直流數字歐姆表是先通過電阻／電壓（Ω／V）變換器，將電阻量轉換成電壓量后再用數字電壓表進行數字化測量，顯示單位是Ω、KΩ或MΩ。直流數字歐姆表在日常的生產生活中非常常見，操作簡單方便，可以幫助技術人員快捷準確的完成直流電阻量的測試工作。下面本文根據直流數字歐姆表檢定規程介紹其誤差描述及誤差檢定相關內容。
一直流數字式歐姆表誤差描述和準確度限值
01直流數字歐姆表誤差描述
直流數字歐姆表誤差可以采用下列兩種形式之一表示。
1)用兩項誤差之和表示的絕對誤差：
式中：
Rx——被檢表的讀數值（顯示值）；
Rm——被檢表的滿量程值；
a——與讀書值有關的誤差系數；
b——與滿量程值有關的誤差系數。
2)用絕對誤差Δ與被檢表讀數值Rx之比的相對誤差：
02直流數字歐姆表準確度限值
直流數字歐姆表的準確度等級分為：0.001、0.002、0.005、0.01、0.02、0.05、0.1、0.2、0.5、1.0等共10個級別。如下表1所示給出了直流數字歐姆表不同準確度等級的限值指標。

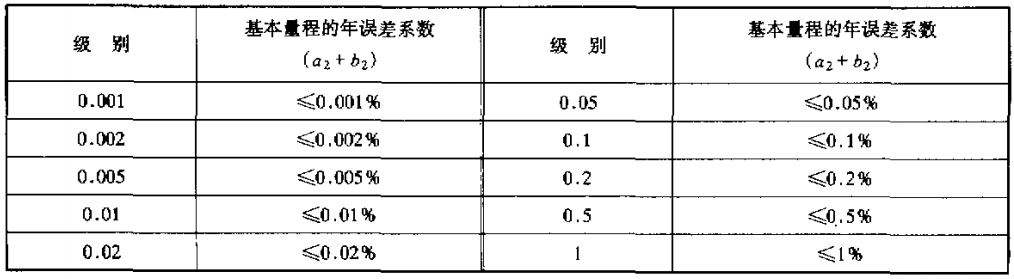

表1：直流數字歐姆表的級別
a2、b2為數字歐姆表一年的誤差系數。
二直流數字式歐姆表檢定
對直流數字式歐姆表檢定時按照下列原則選取檢定點：
在基本量程內一般取不少于10個檢定點；在非基本量程取3~5個檢定點。
對儀表檢定時按照要求對被檢儀表進行調零、校準，然后根據選取的檢定點，參照下列幾種校準方法對其進行檢定。
01標準電阻器法
標準電阻器法檢定如圖1所示。設直流標準電阻值為RN，即實際值；被檢表的顯示讀書為RX。則被檢表的絕對誤差為
被檢表的相對誤差用百分?jǐn)?shù)表示為

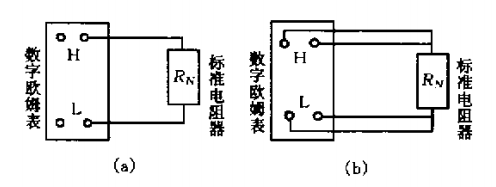

圖1：用標準電阻器檢定數字歐姆表
（a）二線連接法；（b）四線連接法
圖1（a）為二線連接法，這種接法由于引線電阻、接線電阻等影響，要檢定直流數字歐姆表低電阻量程時，將會帶來不可忽略的測量誤差。為了消除引線電阻、接線電阻等的影響，一般在量程范圍小于或等于1000Ω時采用圖1（b）的四線連接法。要求由于引線電阻、接線電阻等所帶來的誤差應小于被檢表允許誤差的1/5~1/10。在檢定高電阻量程時，要注意屏蔽，以防空間電磁場干擾。

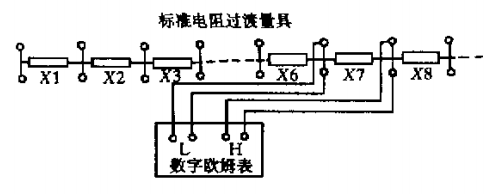

圖2：用標準電阻過度量具檢定數字歐姆表
也可以采用不同標稱值的標準電阻過渡量具和多盤十進電阻箱接線檢定，入圖2所示。
02電阻校準儀法

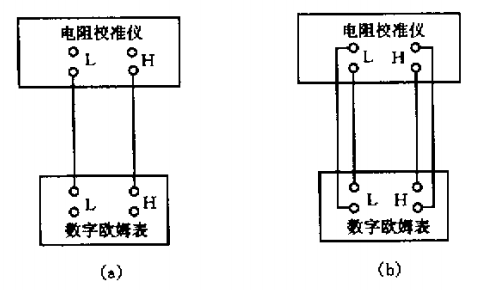

圖3：用電阻校準儀檢定數字歐姆表
（a）二線連接法；（b）四線連接法
如圖3所示采用用電阻校準儀檢定直流數字歐姆表的接線圖。設標準電阻校準儀的輸出標準電阻量值為RN，直流數字歐姆表的顯示讀數值為RX，則被檢表的絕對誤差為
被檢表的相對誤差用百分?jǐn)?shù)表示為
二線連接法適用于檢定直流數字歐姆表的高電阻量程；四線連接法適用于檢定直流數字歐姆表的低電阻量程。如何采用二線連接法和四線連接法的原則要求與標準電阻器法相同。
03標準數字歐姆表法

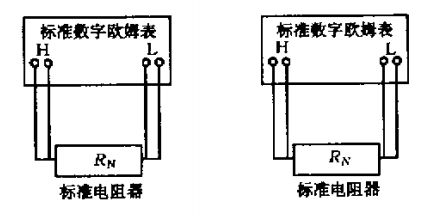

圖4：用標準數字歐姆表法進行檢定
標準數字歐姆表法檢定參照圖4所示，即用一臺標準數字歐姆表（或具有歐姆功能的標準數字表）、一組不同標稱值的標準電阻器（10~10^7Ω）和多盤十進電阻箱等就可簡單、方便的對被檢數字歐姆表進行檢定。
這一方法是將同一標稱值的電阻，分別加到標準數字歐姆表和被檢數字歐姆表的輸入端。設標準數字歐姆表的顯示讀書為RN，被檢數字歐姆表的顯示讀書為RX，則被檢表的絕對誤差為
被檢表的相對誤差用百分?jǐn)?shù)表示為
