數字多用表直流參數檢定
- 瀏覽次數：5436次
- 發布時間：2016/10/6 18:30:42
- 作者：ly_yinhe
數字多用表一般具有直流電壓、直流電流、直流電阻、交流電壓、交流電流等測量功能。數字萬用表即為一種常見的數字多用表，在平常的生產生活當中應用較為廣泛。下面本文主要根據數字多用表的檢定規程介紹其直流參數的檢定內容。
一數字多用表直流電壓檢定
檢定點選取原則：基本量程一般選取5~10個檢定點，其他量程選取3個檢定點。非基本量程的測試點要考慮上、下量程的連續性及對應于基本量程的最大誤差點。負極性可只檢定每個量程的接近滿量程點。
01直流標準電壓發生器法
直流標準電壓發生器法接線圖如圖1所示。設直流標準電壓發生器輸出標準電壓為UN（即實際值）。被檢數字多用表的顯示讀書為UX，則被檢表的誤差為：
被檢表的相對誤差用百分比數表示為：

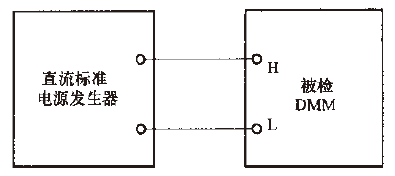

圖1：直流標準電壓發生器法接線
當被檢數字多用表中直流電壓的量程比標準電壓發生器的最低量程小很多或兩者量程不符時，可采用標準分壓后再接到被檢表上，其接線如圖2所示。

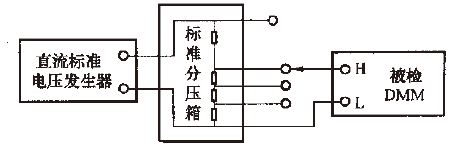

圖2：直流標準電壓發生器法接線
當接到分壓器后，此時被檢表的相對誤差用百分數可表示為：
式中：
K——分壓系數。
02直接比較法（標準數字表法）
直接比較法如圖3所示。一般情況下標準數字電壓表的位數應比被檢表多一位。輸出電壓源要考慮其穩定度、調節細度與紋波等技術指標。一般來說穩定度應小于被檢表允許誤差1/5~1/10，調節細度應小于被檢表允許誤差的1/10。紋波的影響應不引起標準表和被檢表的跳字。對于標準表應保證其準確可靠，為此必須對標準表進行定期的檢定和校準。標準表的誤差可以按分時段指標來考慮。

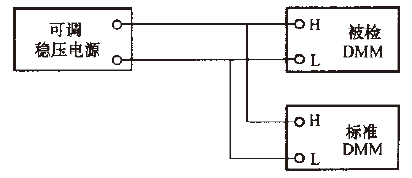

圖3：直接比較法接線
當可調穩壓源輸出一個電壓，標準表的顯示讀書為UN，被檢表的顯示讀書為UX，則被檢表的相對誤差用百分數可表示為：
如果標準表不滿足被檢表的量程，或有時標準表只有某一個量程符合準確度的要求時，可用標準分壓箱來擴展量程，如圖4。
同理可得：
或者

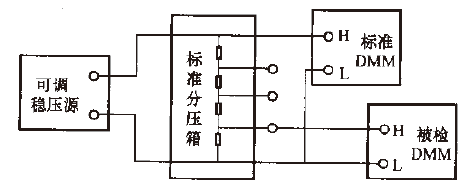

圖4：標準分壓箱擴展量程接線
二數字多用表直流電流的檢定
檢定數字多用表中直流電流部分一般采用以下兩種方法：
1)直流標準電流源法；
2)直接比較法（標準數字電流表法）。
檢定點的選取原則：基本量程一般取5個~10個檢定點，其他量程一般取3個檢定點，負極性可只檢定每個量程的接近滿量程點。
01直流標準電流源法
直流標準電流源法的接線如圖5所示。

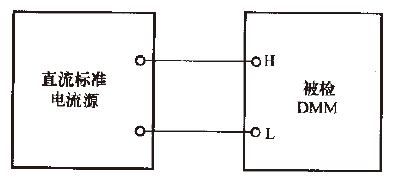

圖5：直流標準電源法接線
設被檢表的顯示數據為IX，直流標準電流源輸出的標準電流為IN（即實際值）。則被檢表的絕對誤差為：
被檢表的相對誤差用百分數可表示為：
這種檢定方法的檢定誤差主要取決于直流標準電流源。
02直接比較法
直接比較法檢定的接線如圖6所示。即用一臺直流標準數字電流表（或具有電流功能的標準數字多用表）與被檢電流表串聯后接到電流源的輸出端。一般標準數字電流表的顯示位數應比被檢數字多用表電流功能多一位、直流電流源應具有足夠的穩定度與分辨率。
設標準表的顯示值（實際值）為IN，被檢表的顯示為IX，則被檢表的絕對誤差為：
相對誤差為：
這種檢定方法的檢定誤差主要取決于標準數字電流表的誤差及直流電流源的輸出穩定度。

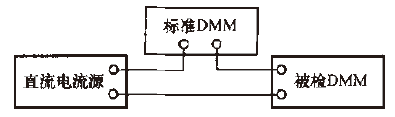

圖6：直接比較法檢定接線
三數字多用表直流電阻的檢定
檢定數字多用表中直流電阻的檢定可采用下列方法：
1)標準電阻器法；
2)電阻校驗儀法。
檢定點的選取：基本量程內一般取5個~10個檢定點，其他量程取3個檢定點。鑒于目前檢定裝置的實際情況，數字多用表中的直流電阻的檢定點也可只檢定接近每個量程的滿度點。
01標準電阻器法
標準電阻器法檢定的接線如圖7所示。設直流標準電阻值為RN，被檢表的顯示讀書為RX，則被檢表的絕對誤差為：
相對誤差可以表示為：

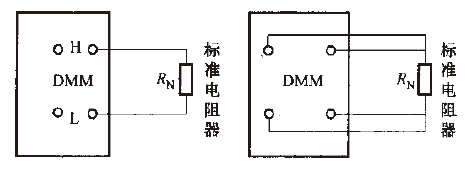

圖7：標準電阻器法
在檢定低電阻量程時，為了消除引線電阻、接線電阻等的影響，一般在量程范圍不大于1000Ω時（按照設備說明書要求）采用四線連接。
在檢定高電阻量程時，要注意屏蔽以防空間電磁干擾。
02電阻校準儀法
用電阻校準儀法檢定數字多用表中電阻功能的接線如圖8所示。

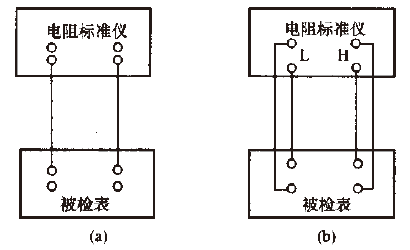

圖8：電阻校準儀法接線
（a）兩線接線；（b）四線接線
設標準電阻校準儀的輸出標準電阻量程為RN，數字多用表的顯示讀書為RX，則被檢表的絕對誤差為：
